製品属性(仕様)
製品 分類 | 板金カバーユニット | 業界 | 工作機械業界 |
---|---|---|---|
機能 | 保護カバー | サイズ | H1,800 × W1,000 × D1,000 |
材質 | SPHC / SGP(t1.6~9.0) | 工程 | 展開/ブランク・曲げ・機械加工・溶接・塗装・組立 |
製品画像(様子)
![]() |
![]() |
![]() |
|
![]() |
特徴

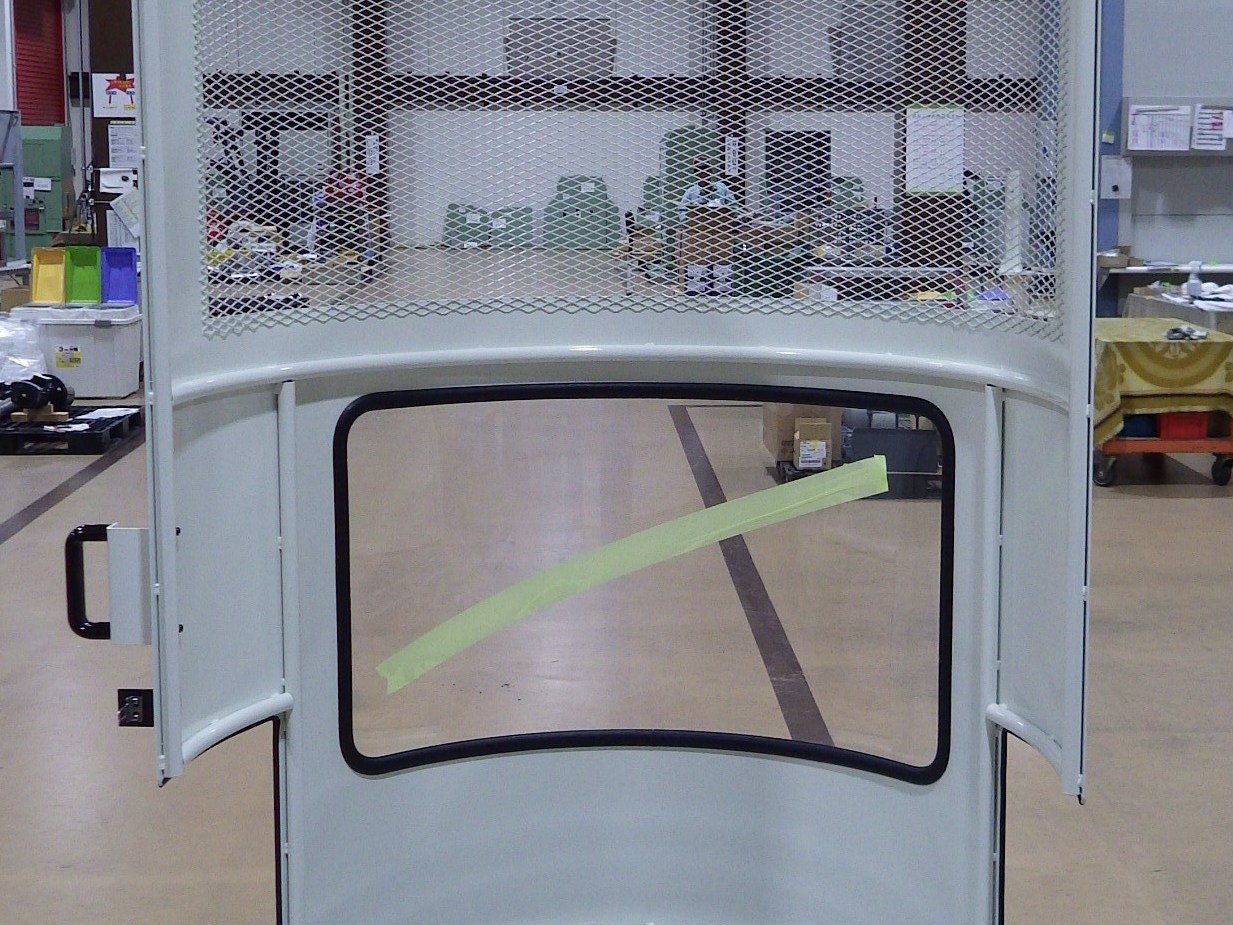

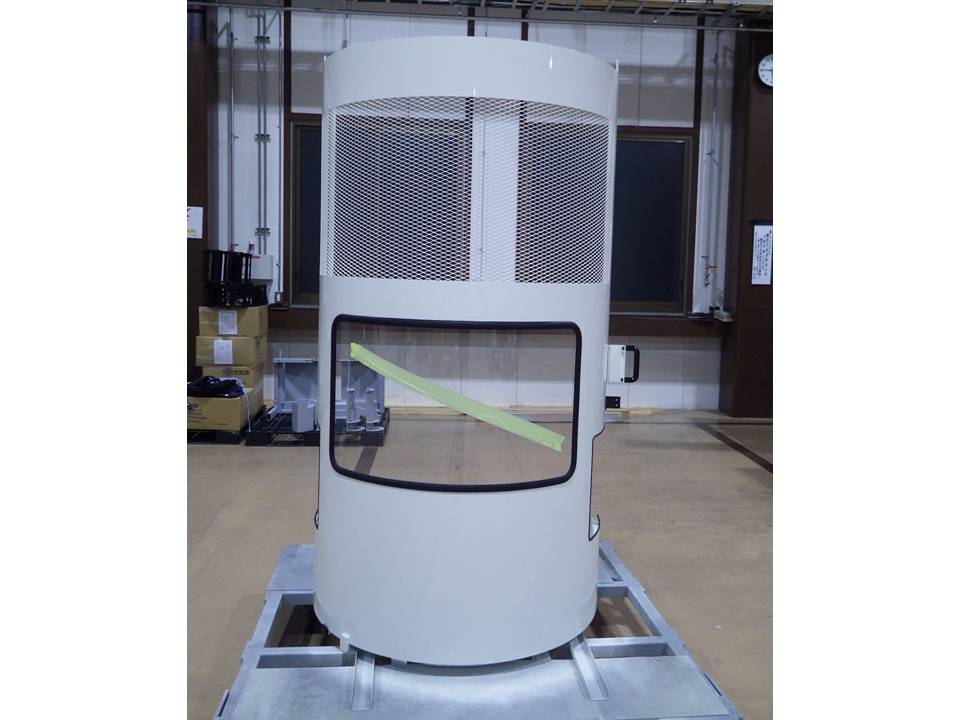

この円筒の工作機械カバーは、パレットの搬送装置用保護カバーです。R曲げの後に溶接を行うため、寸法管理に注意が必要です。R曲げの部分に嵌め殺しで、アクリル板が損傷しないように曲げながら嵌め込みます。そして、円筒工作機械カバーは最終的にパテ処理を行ってから吹付塗装を行います。

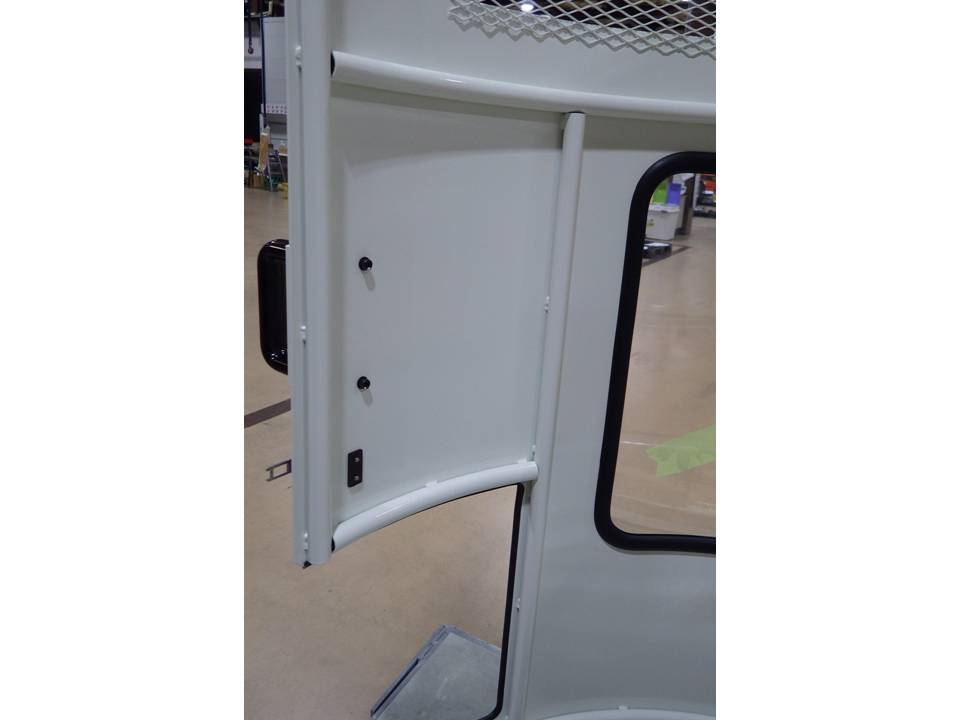

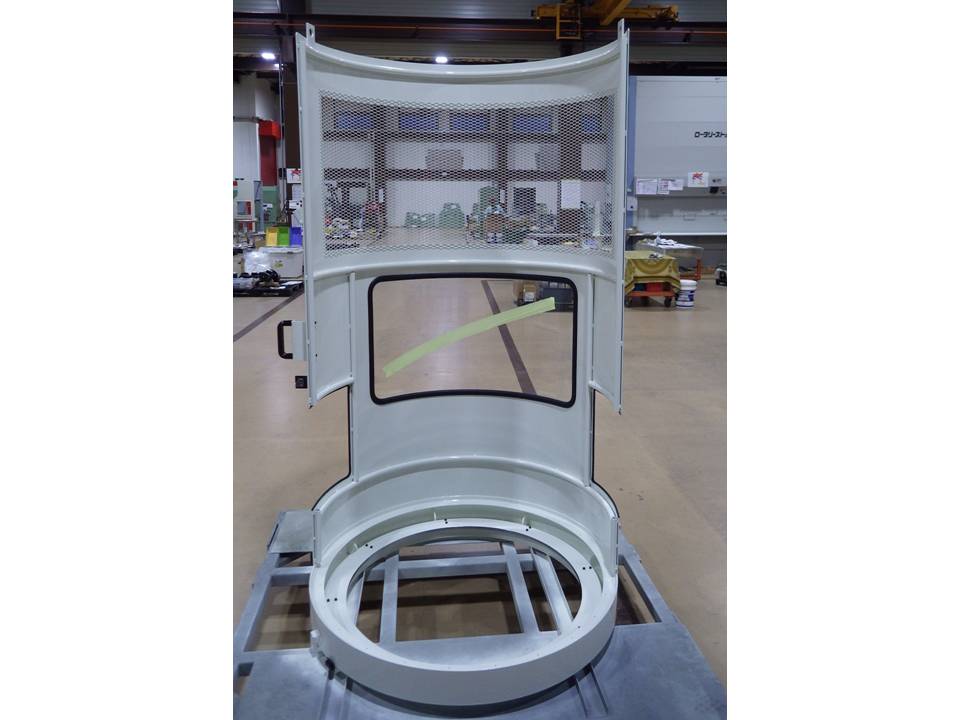

円筒カバーの内面には、SGPの丸パイプをR曲げにして補強材として溶接取付することでカバーの強度・剛性を高めています。
