製品属性(仕様)

製品画像(様子)

特徴

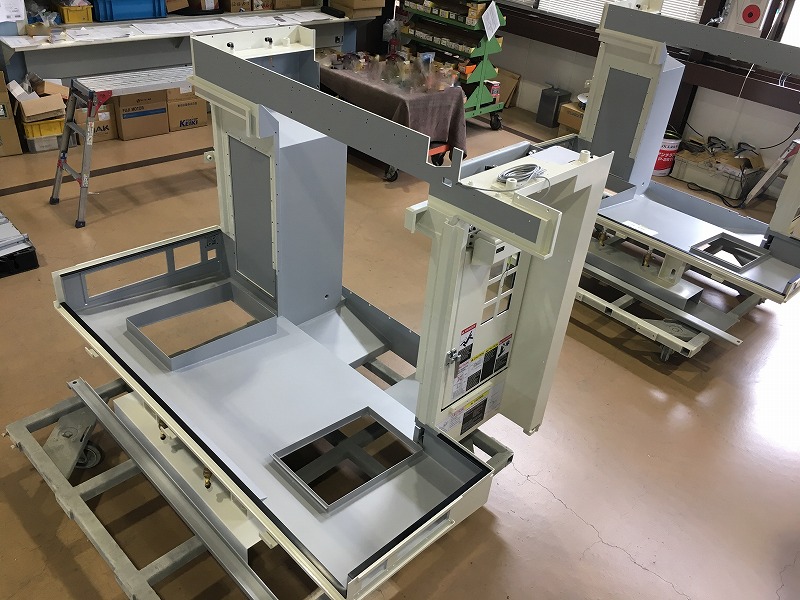

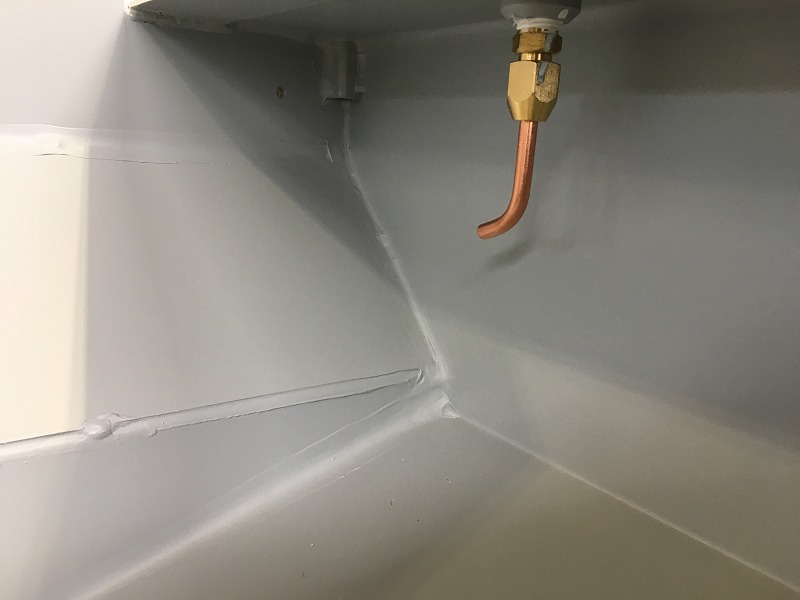

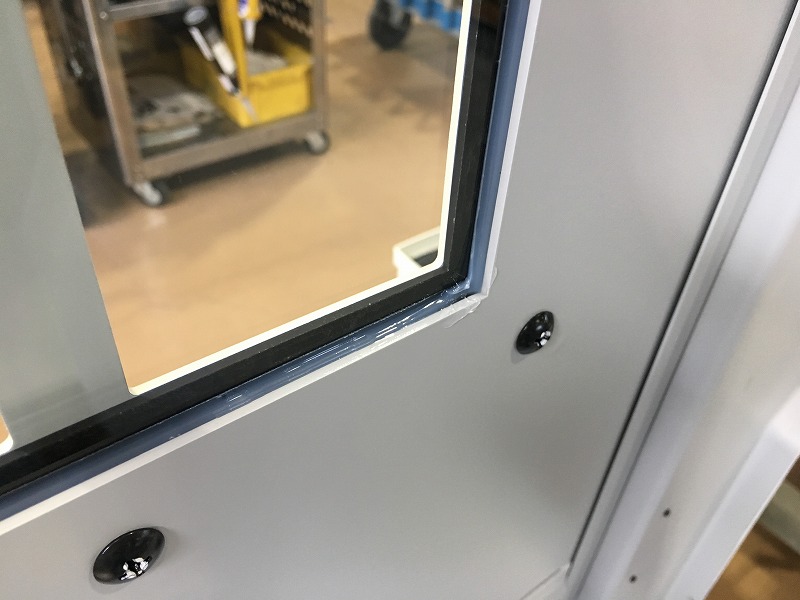

この板金組立品は、工作機械で加工されたワークから排出される切屑やクーラント液を機内へ回収できるようにするためのスプラッシュガードオイルパンです。 スプラッシュガードオイルパンに切屑の塊が一度に流れると、オイルパンの回収口が詰まってしまい、クーラント液や切屑が溢れてしまうことがあります。そのため拡大写真でもお分かりいただけるように、加工室の内壁には切屑が溜まらないように、加工室内の板金部品の板厚の段差、溶接部のつなぎ目や溶接ビード部分にはコーキングを施し、切屑が溜まりにくいように滑らかになるよう加工・製作を行っております。

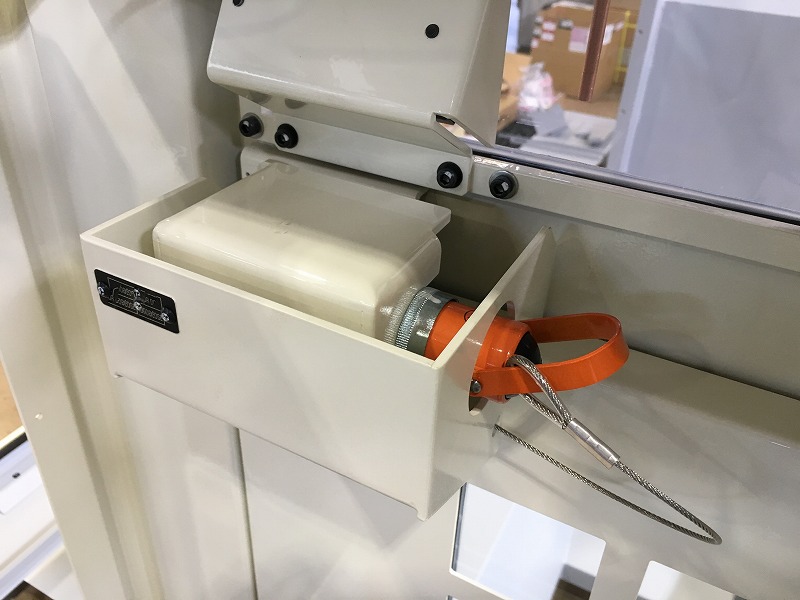

また、オペレーターやサービスマンがメンテナンスで使用する開閉式の扉には、抜き差し式の安全プラグスイッチを取り付けています。こちらの安全プラグスイッチの目的としては、オペレーターやサービスマンが加工室内へ入る際にこれを持っておくことで、加工室内に作業者が取り残されることを防止できます。もともとはこのホルダーやブラケットなど機構全体を機械加工にて製作しておりましたが、当社より板金加工・組立への工法転換を提案いたしました。これにより機械加工で製作した場合と比べ、コストダウン効果が見込めるだけでなく、機械のサイズに合わせた形状提案が可能となります。このように当社では板金組立によりメリットを生むご提案をさせていただきますので、お困りの方はお気軽にお問い合わせください。
