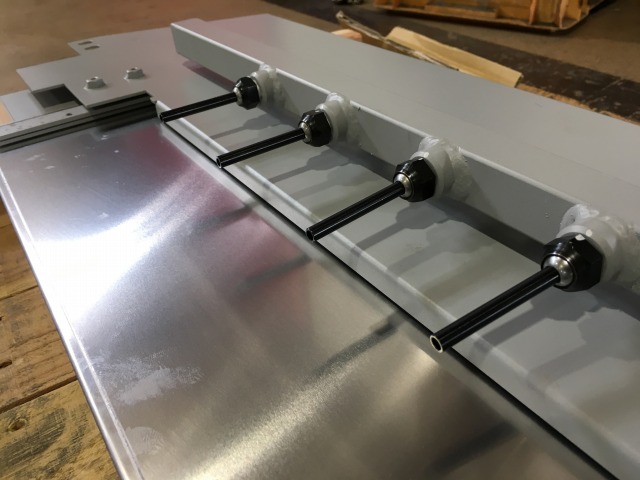

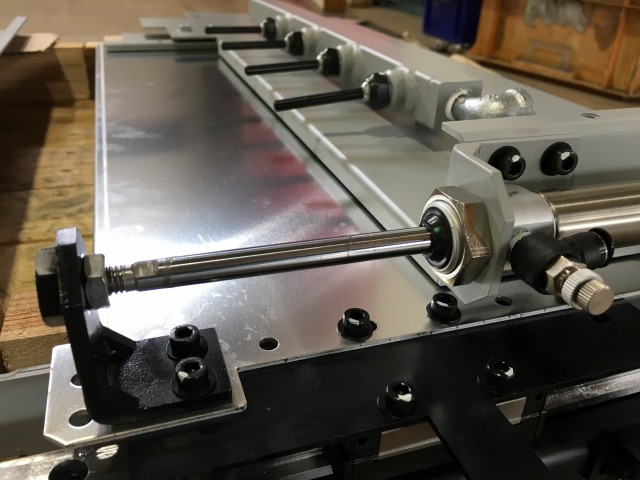

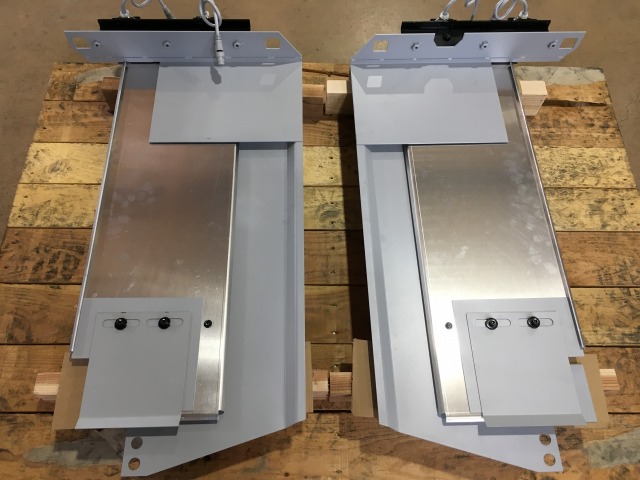

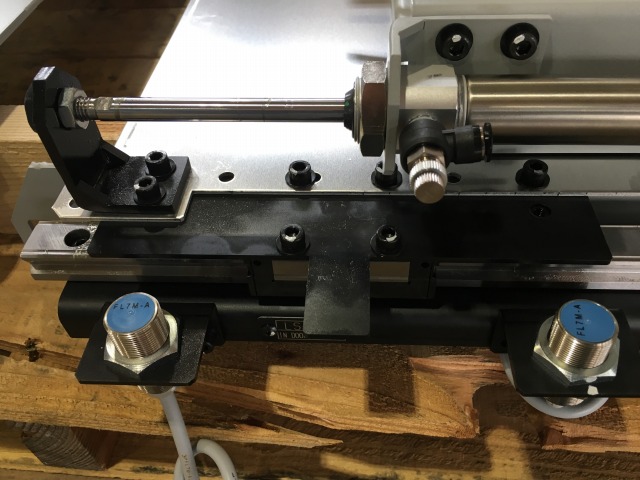

この板金シャッター装置は、薄い板金シャッターをエアシリンダー(チューブ内径φ20)の推力により開閉させる装置です。エアシリンダーのストロークは145mmで開閉時間は1ストローク0.3秒で高速可動させる板金ユニット装置です。シャッター部分にはSPCC(t1.2mm)の板金部品を使用しており、加工物や搬送装置が板金シャッターに衝突した際には、板金シャッターが破損し、加工物や搬送装置に影響がでないようにしています。また、板金シャッターは開閉時間を極力短縮させたいため、軽量化も求められます。しかし、高速で動くエアシリンダーで薄い板金部品を連結すると、エアシリンダーの推力に負けて薄い板金シャッターは変形してしまう恐れがあります。そこで、薄い板金シャッターとエアシリンダーを板厚をt3.2mmに厚くしたブラケットで連結しています。また、板金シャッターが可動する際には、エアシリンダーと板金シャッターが同一軸方向に動かないと板金シャッターの変形や破損に繋がります。そのため、板金シャッターの固定部にはLMガイドを使用しています。これらによって、薄い板金シャッターを高速で可動させることが可能となります。検査項目では、指定されたエア圧力で1ストロークを指定された秒数で可動するように、スピードコントローラにて調整します。
