特徴

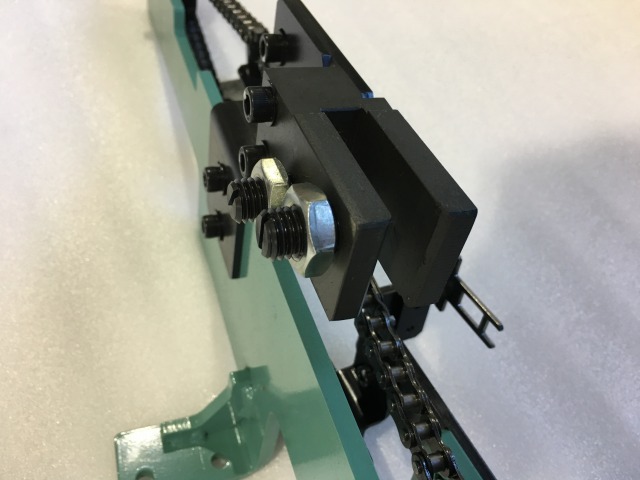

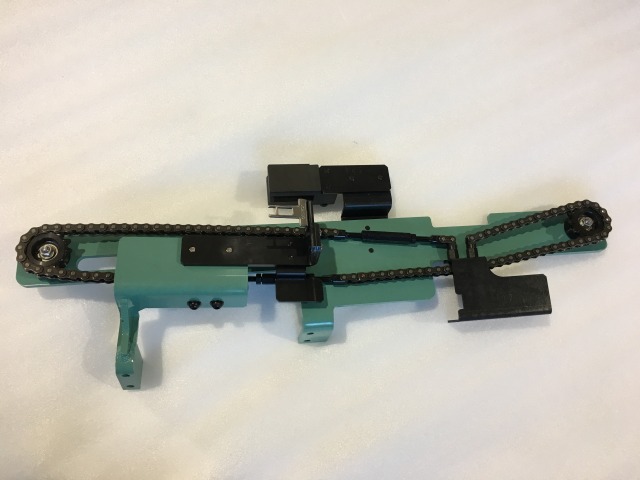

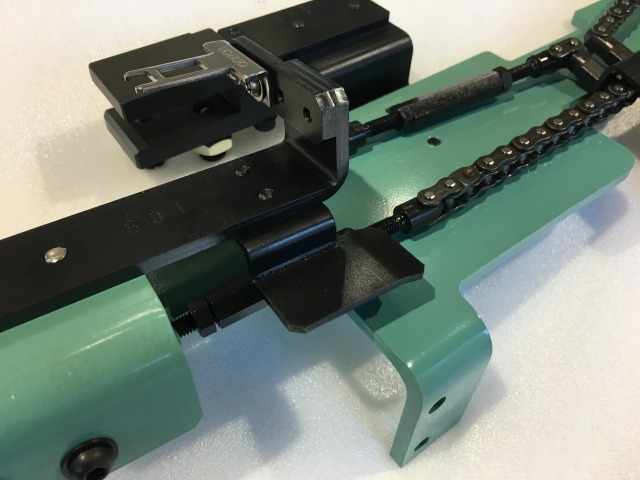

　産業用機械の保護扉4枚を２本のシリンダーで駆動させるための、駆動補助装置です。チェーンで扉同士を連結することによって、扉を長期間にわたって安定的、且、スムーズに動かすことができます。この板金組立品で製作する以前は、機械加工によって製作したプレートでした。削り出しから鋼板の溶接組立に工法変換をすることで、材料費や加工費が大幅に低減され、（SS400のブロックを切削加工する部品は、SS400の板金溶接部品に代用）大幅なコストダウンを実現。機械部品としてコストダウンを実現。
　板金加工品として、2つのスプロケットを取り付けるタップ穴位置は、重たい扉を支える部分の為、高い精度が求めています。この加工をレーザー複合加工によって外周の切断とタップ穴加工が同時に行うことで、人手の作業や段取り変えで発生する微妙な位置ずれを防止しています。
